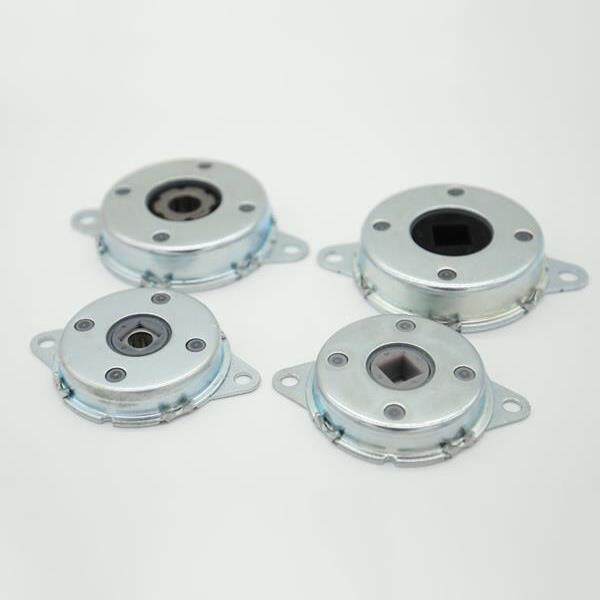

Amortecedor rotativo de fechamento suave para cama médica
A cama médica precisa subir e descer com frequência.
Como torná-lo seguro e cair lentamente.
Nosso amortecedor pode funcionar nesta situação.
 amortecedor rotativo |  amortecedor rotativo para cama médica |  amortecedor rotativo para cama médica |
TRD-57Um amortecedor resistente de fechamento suave
 | Modelo | máx. torque | direção |
TRD-57A-303 | 3.0±0.3N·m | Em ambos os sentidos | |
TRD-57A-403 | 4.0±0.5 N·m | Em ambos os sentidos | |
TRD-57A-503 | 5.0±0.5 N·m | Em ambos os sentidos | |
TRD-57A-603 | 6.0±0.5 N·m | Em ambos os sentidos | |
TRD-57A-703 | 7.0±0.5 N·m | Em ambos os sentidos | |
TRD-57A-803 | 8.0±0.5 N·m | Em ambos os sentidos |
Características:
100 por cento de teste de desempenho
teste de ambiente
Teste de vazamento de óleo
Lifecycle test>50000 vezes
ISO9001:2008
diretiva ROHS
máx. velocidade de rotação 50rpm
máx. taxa de ciclo 12 ciclos/min
Temperatura operacional -10-50 grau
Peso TRD-57A : 75g, TRD-57A : 94g
Material do corpo principal Ferro (SPFC)
Tipo de óleo Óleo de silicone
Tamanho
Como usar o amortecedor
1. Os amortecedores podem gerar torque em ambas as direções, no sentido horário ou anti-horário.
2. Certifique-se de que um eixo conectado a um amortecedor tenha um rolamento, pois o próprio amortecedor não possui um.
3. consulte as dimensões recomendadas abaixo ao criar um eixo para TRD-57A. Não usar as dimensões de eixo recomendadas pode fazer com que o eixo escorregue.
Dimensões externas do eixo | ø10 0–0.03 |
Dureza da superfície | HRC55 ou superior |
Profundidade de têmpera | 0,5mm ou superior |
Rigidez da superfície | 1.0Z ou inferior |
Extremidade do chanfro (Lado de inserção do amortecedor |
|
4. Para inserir um eixo no TRD-57A, insira o eixo enquanto o gira na direção de marcha lenta da embreagem unidirecional. (Não force o eixo na direção normal. Isso pode danificar a embreagem unidirecional.)
5. Ao usar TRD-57A, certifique-se de que um eixo com dimensões angulares especificadas seja inserido na abertura do eixo do amortecedor. Um eixo oscilante e um eixo amortecedor podem não permitir que a tampa desacelere adequadamente ao fechar. Consulte os diagramas à direita para obter as dimensões de eixo recomendadas para um amortecedor.
Características do amortecedor
1. Características de velocidade
O torque de um amortecedor de disco varia de acordo com a velocidade de rotação. Em geral, conforme mostrado no gráfico à direita, o torque aumenta à medida que a velocidade de rotação aumenta e o torque diminui à medida que a velocidade de rotação diminui. O torque a 20 rpm é mostrado neste catálogo. Em um
fechando a tampa, a velocidade de rotação é lenta quando a tampa começa a fechar, resultando na geração de um torque menor que o torque nominal.
2. Características de temperatura
O torque do amortecedor (torque nominal neste catálogo) varia de acordo com a temperatura ambiente. À medida que a temperatura aumenta, o torque diminui e, à medida que a temperatura diminui, o torque aumenta. Isso porque a viscosidade do óleo de silicone dentro do amortecedor varia de acordo com a temperatura. O gráfico à direita ilustra as características de temperatura.
